ubuntu 下 CubeMX + cmake + gcc-arm-none-eabi + ozone 开发环境搭建

本文使用的开发板为 RoboMaster 开发板 C 型，其芯片为 STM32F407IG，开发环境为 ubuntu 24.04。

J-Link 驱动安装

安装 J-Link 驱动

首先下载 J-Link 驱动的依赖 libreadline 库：

1	sudo apt-get install libreadline-dev

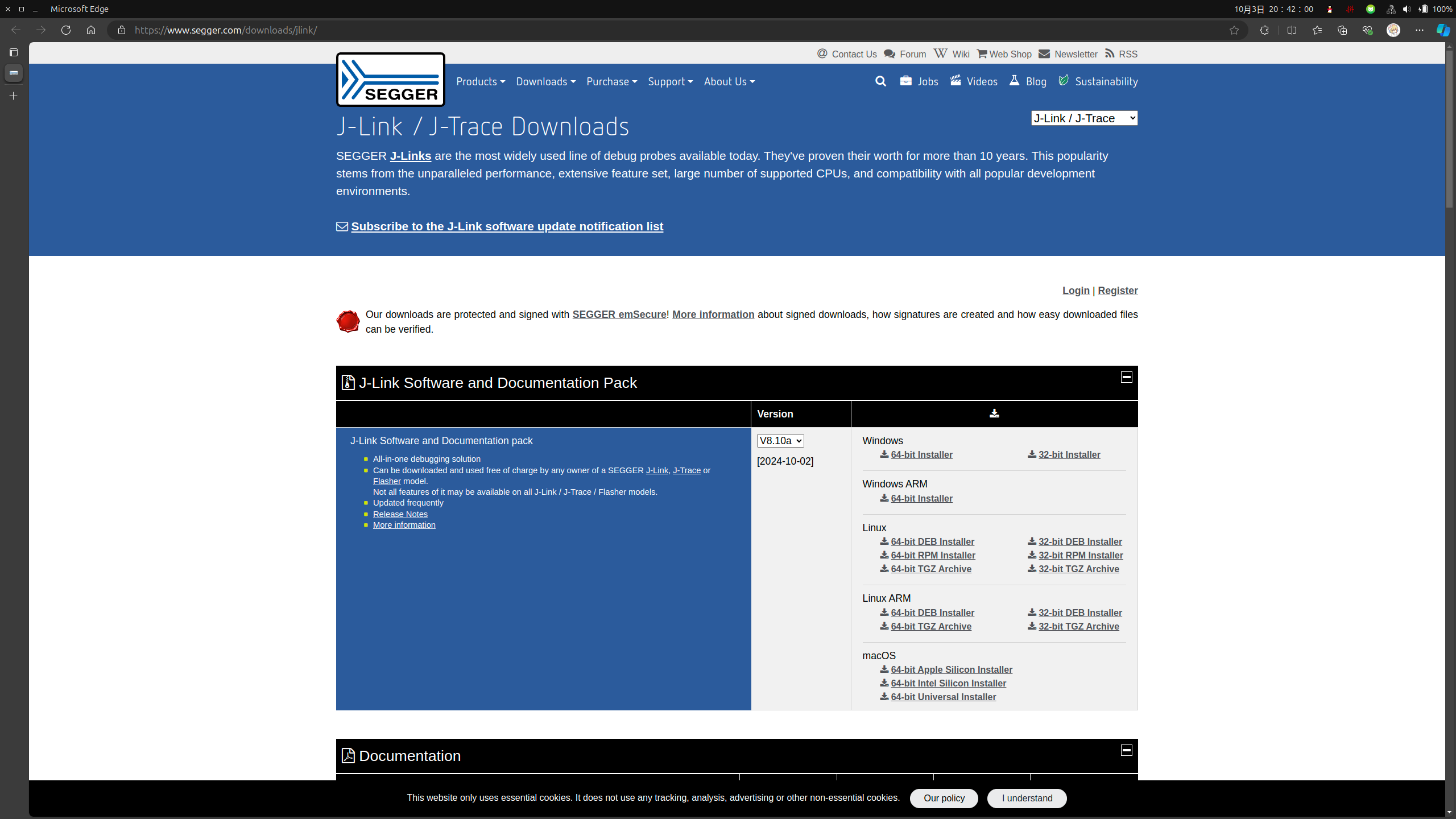

在 SEGGER 官网下载 J-Link 驱动，选择 Linux 版本的 deb 安装包

会有一些跳转，根据引导走就行了。下载完成后，使用 dpkg 安装：

1	sudo dpkg -i JLink_Linux_Vxxx_x86_64.deb

驱动程序将被安装到 /opt/SEGGER/JLink 目录下，同时会在 /etc/udev/rules.d 目录下生成一个 99-jlink.rules 文件，用于配置 J-Link 的权限。将 JLink 目录添加到环境变量中：

1 2	echo 'export PATH=$PATH:/opt/SEGGER/JLink' >> ~/.bashrc source ~/.bashrc

如果使用的是 zsh，将 ~/.bashrc 替换为 ~/.zshrc 即可。

验证 J-Link 驱动

使用如下命令验证 J-Link 驱动是否安装成功：

1	jlink --version

如果安装成功，会显示 J-Link 的版本信息。

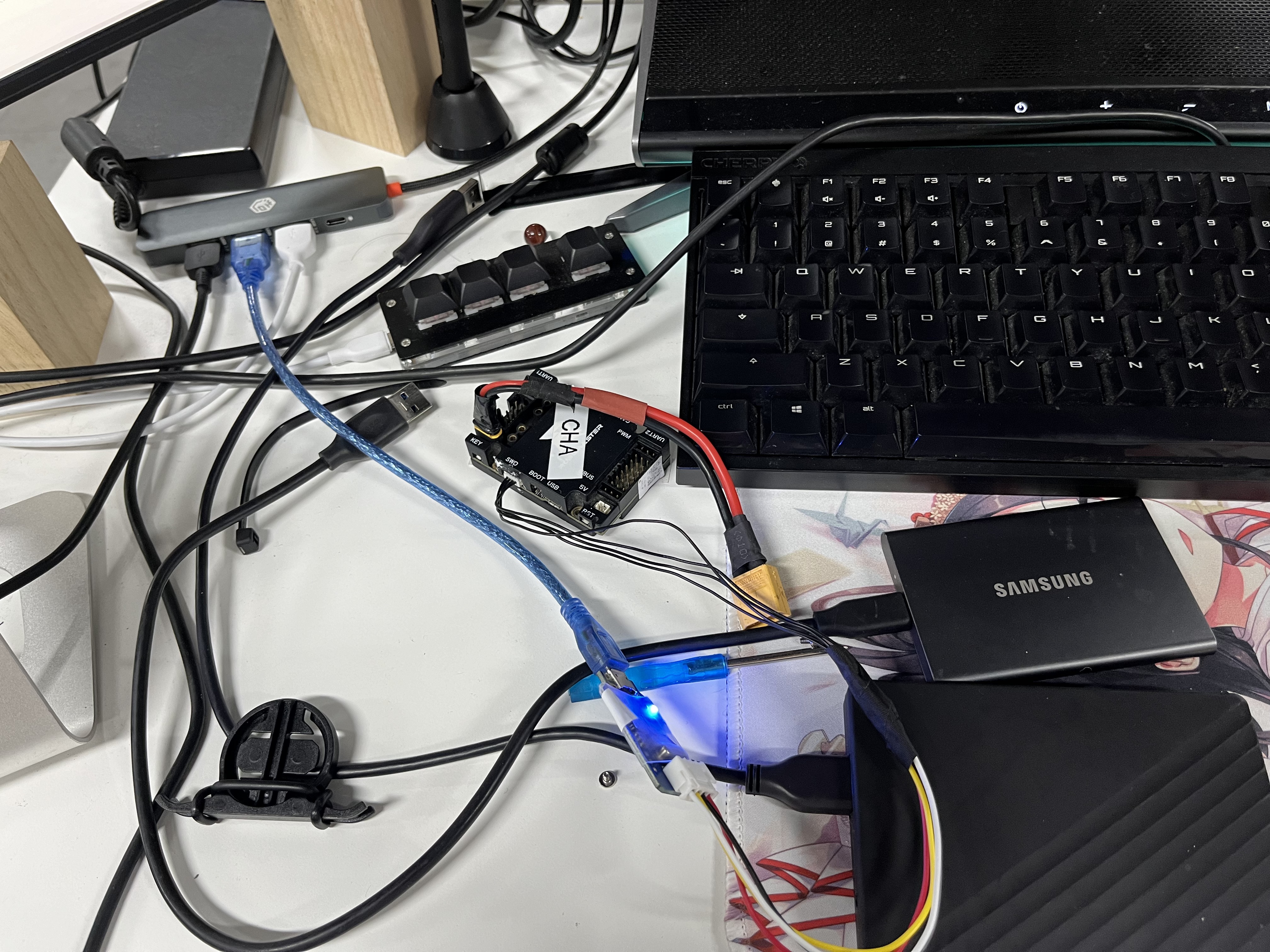

J-Link 接 C 板，插入 J-Link

然后执行以下命令：

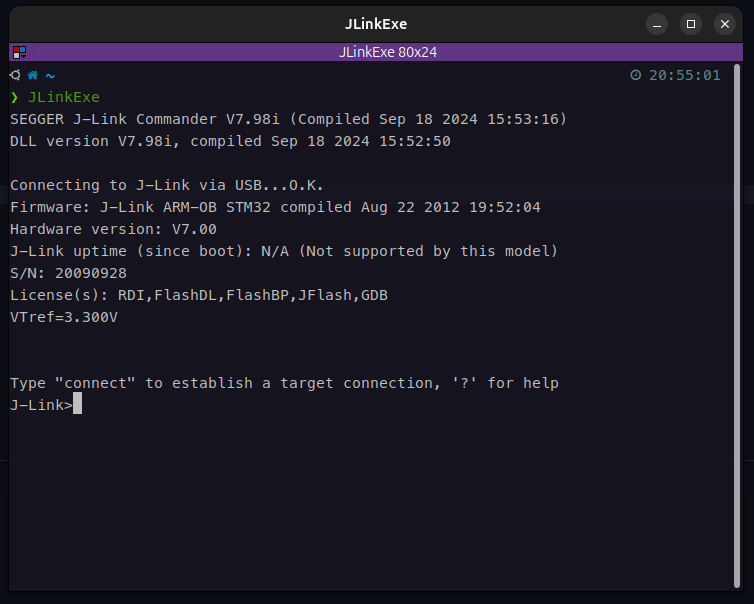

JLinkExe

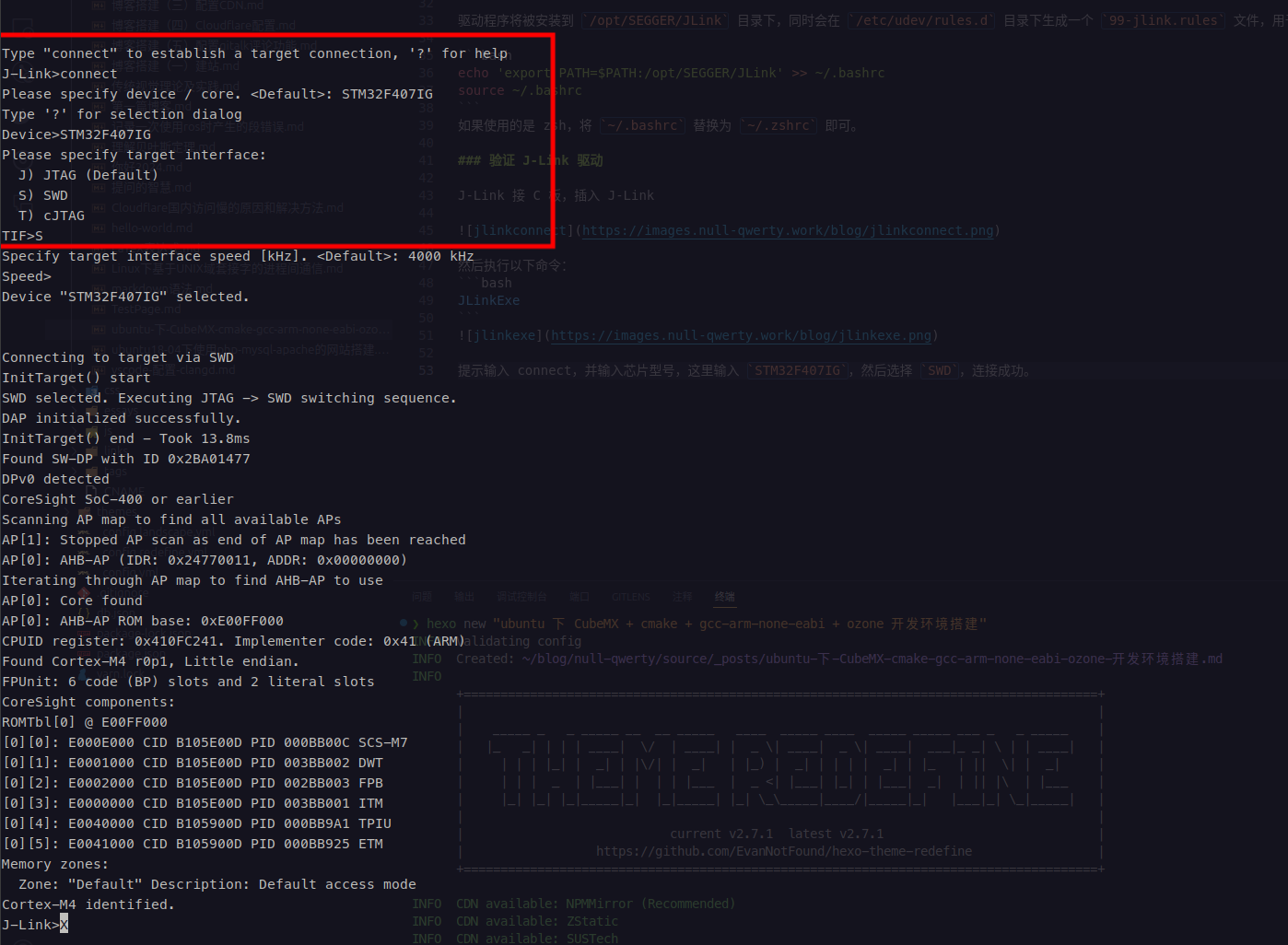

提示输入 connect，并输入芯片型号，这里输入 STM32F407IG，然后选择 SWD，speed 可以使用默认的 4000kHz,如下图所示则连接成功。

CubeMX 安装

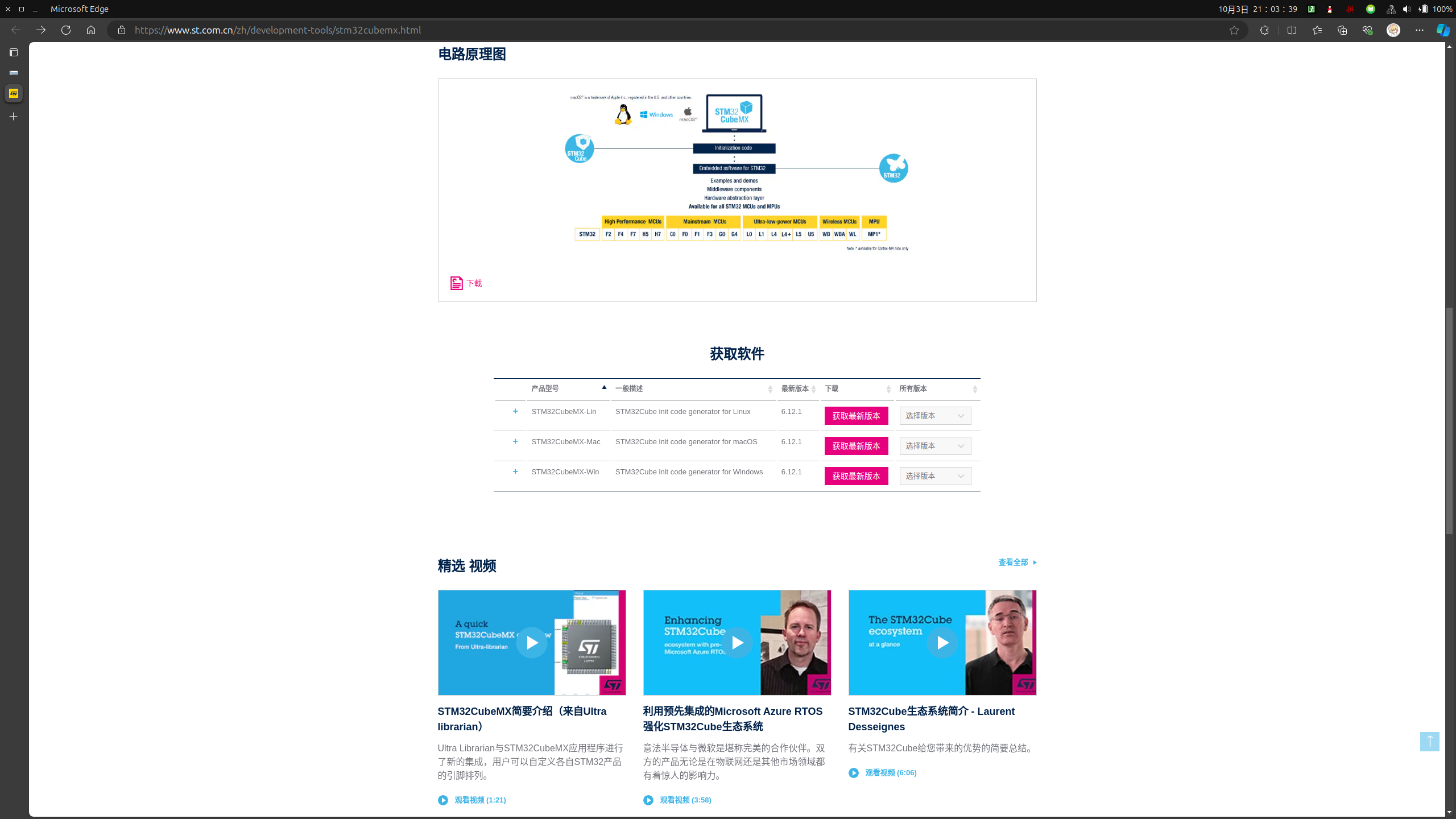

在 ST 官网下载 CubeMX，选择 Linux 版本的安装包，下载完成后解压。

笔者在使用 6.12.1 版本时，JxBrowser Engine 在刚打开 CubeMX 的时候直接报 crash 导致窗口无法正常打开，切换至 6.11.1 版本后问题解决。

2025.3.3 更新：更新至 6.14.0 版本后问题解决。

解压后进入文件夹，执行 ./SetupSTM32CubeMX-x.xx.x 安装 CubeMX，根据提示安装即可。

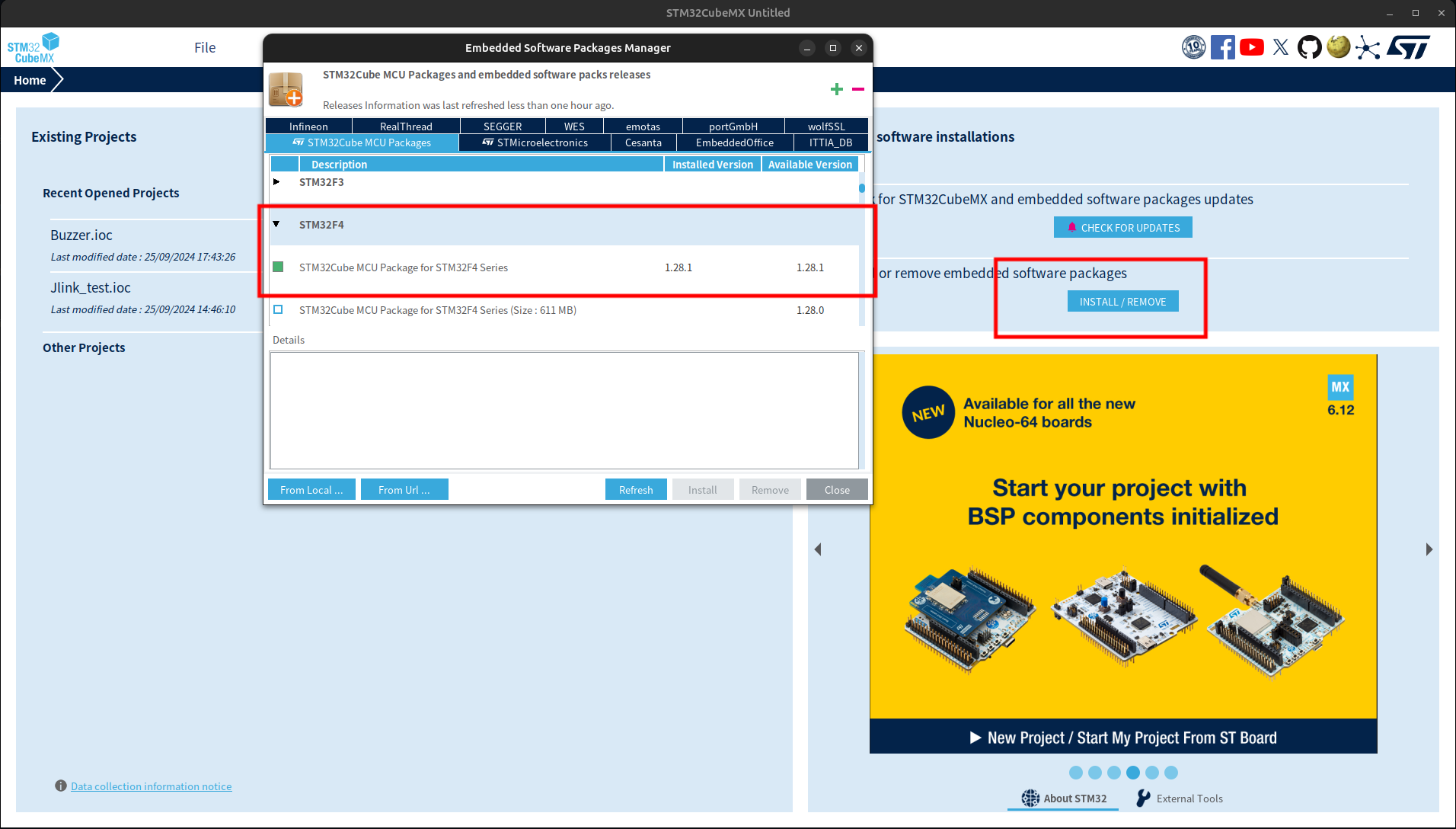

打开 CubeMX，登录账号，登录后点击 INSTALL/REMOVE 安装 STM32F4 芯片包。

新建工程

先安装 gcc-arm-none-eabi 工具链：

1	sudo apt install gcc-arm-none-eabi

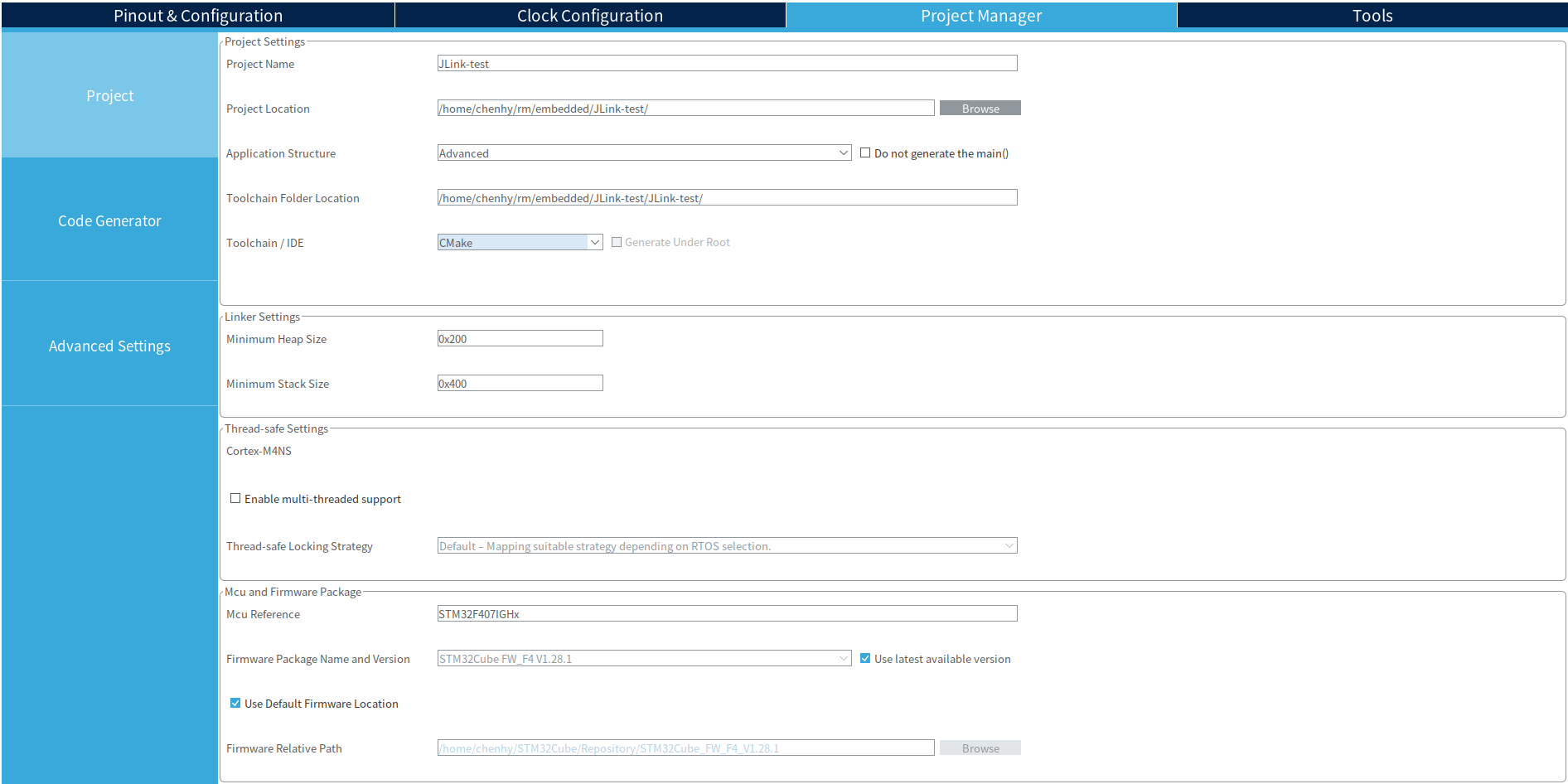

打开 CubeMX，新建工程，选择芯片型号，这里选择 STM32F407IGHx，点击 Start Project，打开 Project Manager，选择 Toolchain/IDE 为 CMake，点击 Generate Code。

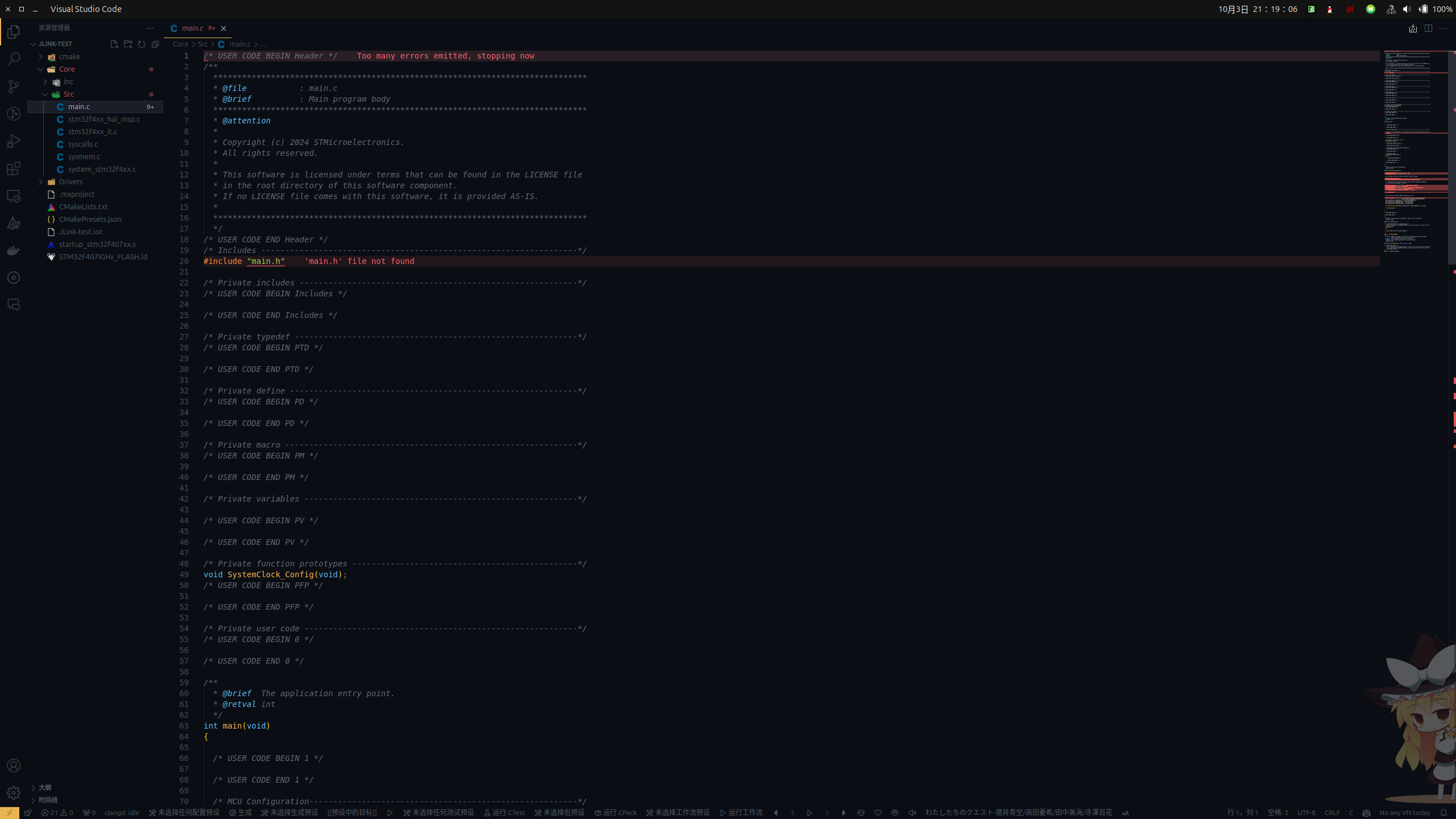

在项目根目录打开 vscode，Core/Src/main.c 就是主函数所在的文件:

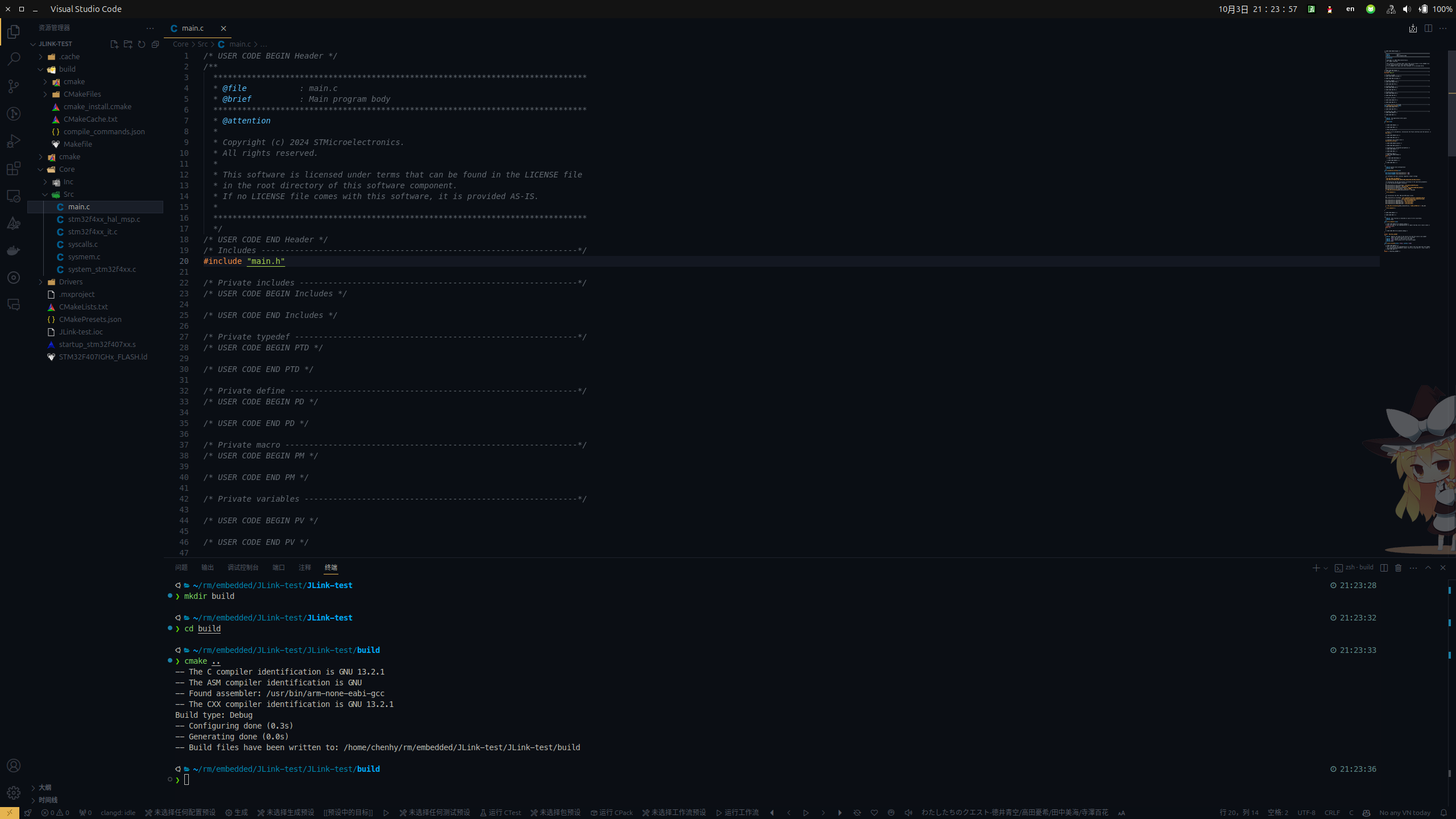

发现静态分析崩了，原因是使用了 clangd 进行了静态分析，在没有编译过的情况下，clangd 无法找到头文件，所以会报错。这里 cmake 一下就好了。

1
2
3

mkdir build
cd build
cmake ..

clangd 的配置可以看这里。

在根目录创建 .JLinkScripts 文件，内容如下：

speed 4000
device STM32F407IG
r
loadfile ./JLink-test.elf
q

其中 JLink-test.elf 为编译生成的 elf 文件，路径相对于 Makefile 文件。

在 CMakelists.txt 中添加如下内容：

add_custom_command(OUTPUT flash
    COMMAND JLinkExe -if SWD -CommanderScript ${CMAKE_SOURCE_DIR}/.JLinkScripts
)
add_custom_target(Flash DEPENDS flash)

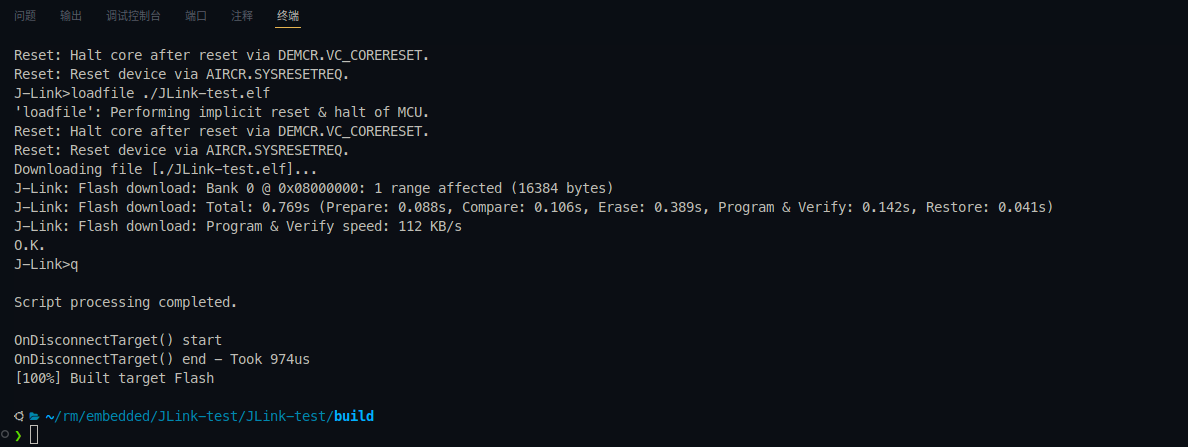

这样在执行 make Flash 的时候就会自动烧录。

cd build
cmake ..
make -j
make Flash

ozone 安装及使用

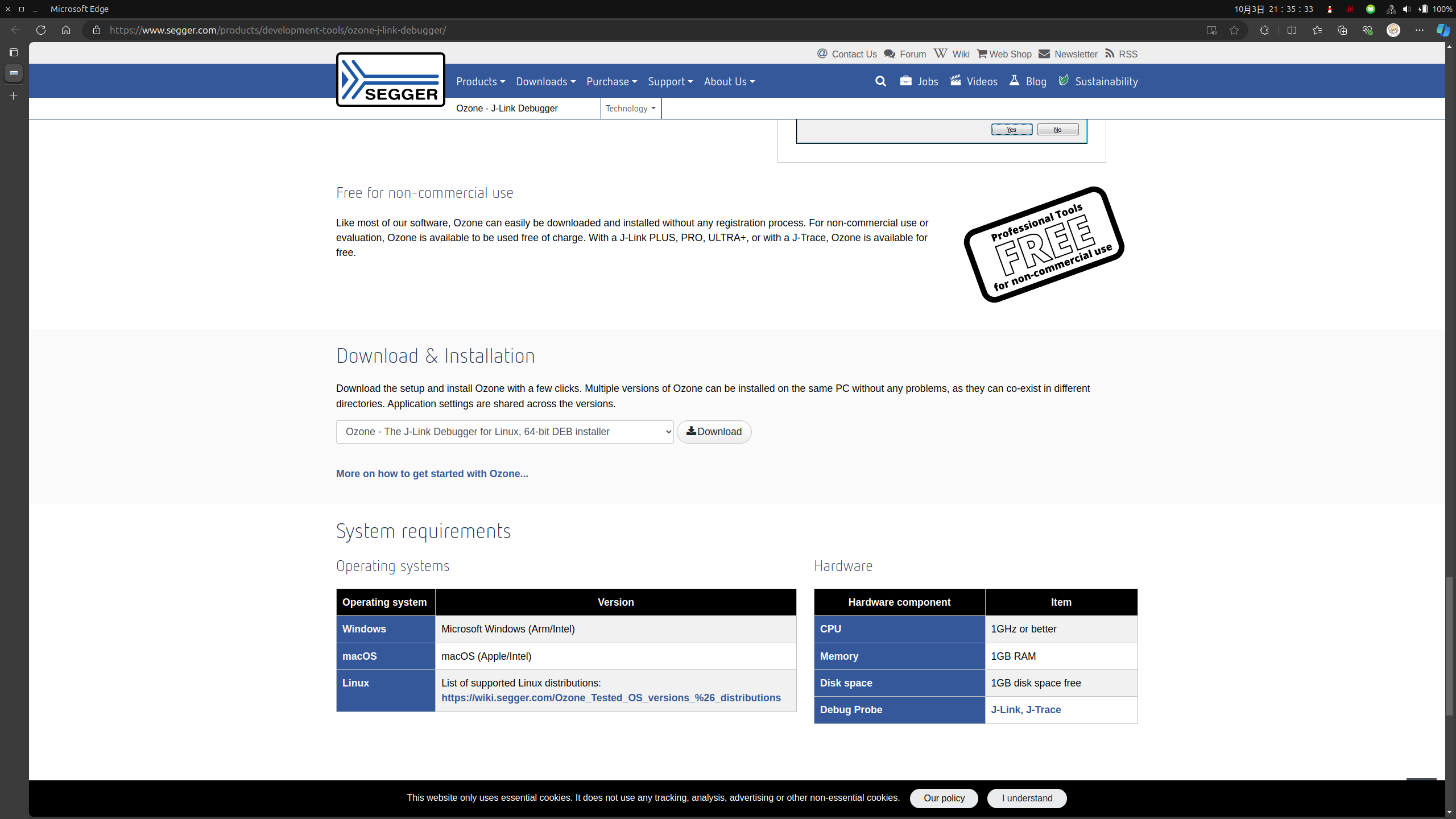

在 SEGGER 官网下载 ozone，选择 Linux 版本的安装包，下载完成后使用 dpkg 安装。

安装完成后，使用如下命令启动 ozone：

ozone

这里使用一个蜂鸣器工程为例。

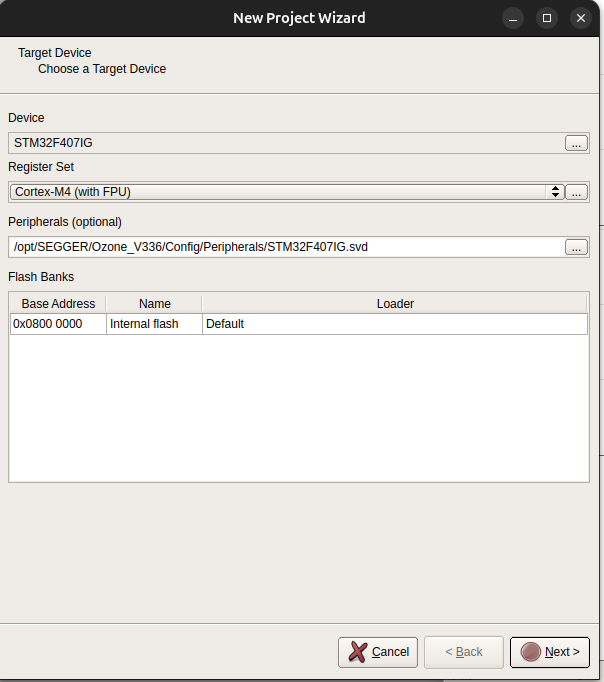

插上 J-Link,连接 C 板，打开 ozone,选择 STM32F407IG, svd 文件在如图所示的路径下：

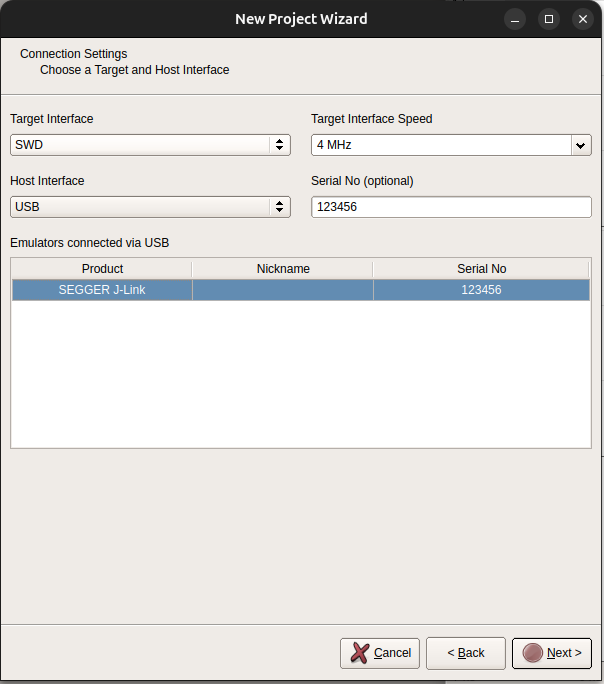

Target Interface 选择 SWD，然后选择底下识别到的 J-Link:

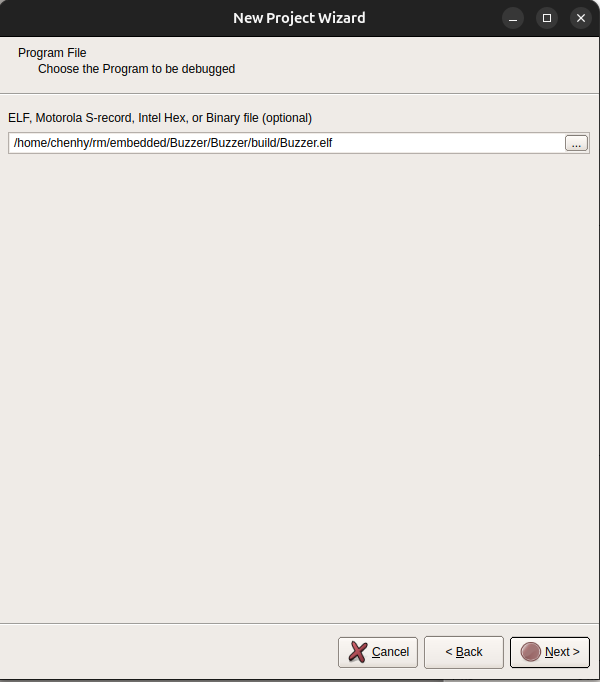

选择需要调试的 elf 文件：

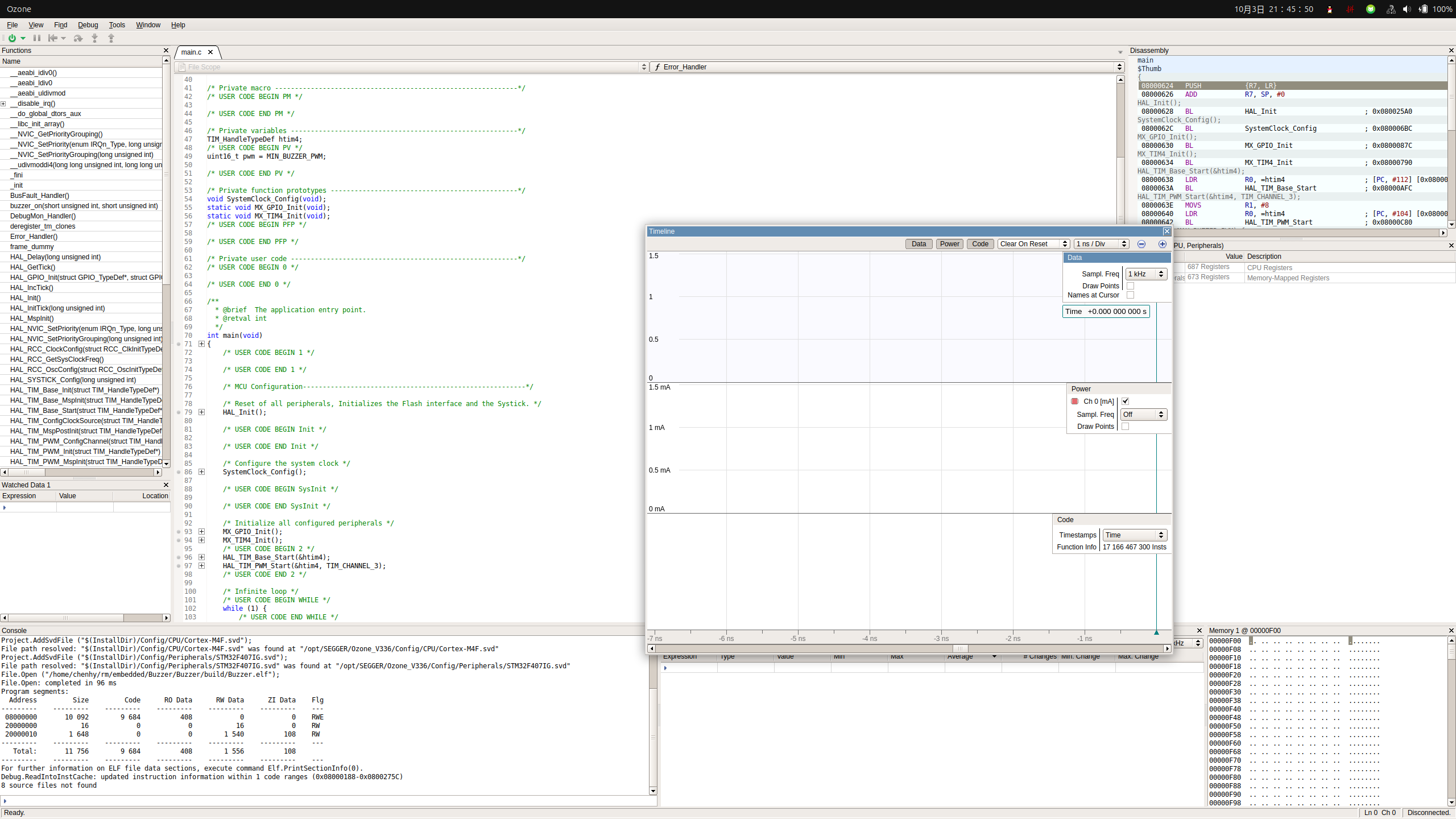

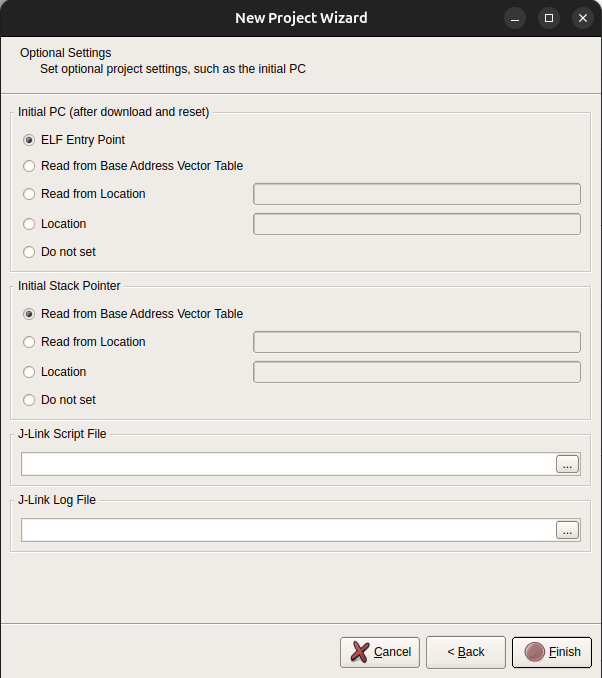

第四页可以保持默认，然后点击 Finish，就可以开始调试了：

点击左上角的绿色图标开始调试，再点击右边的继续按钮，程序就会开始运行，直到遇到断点。

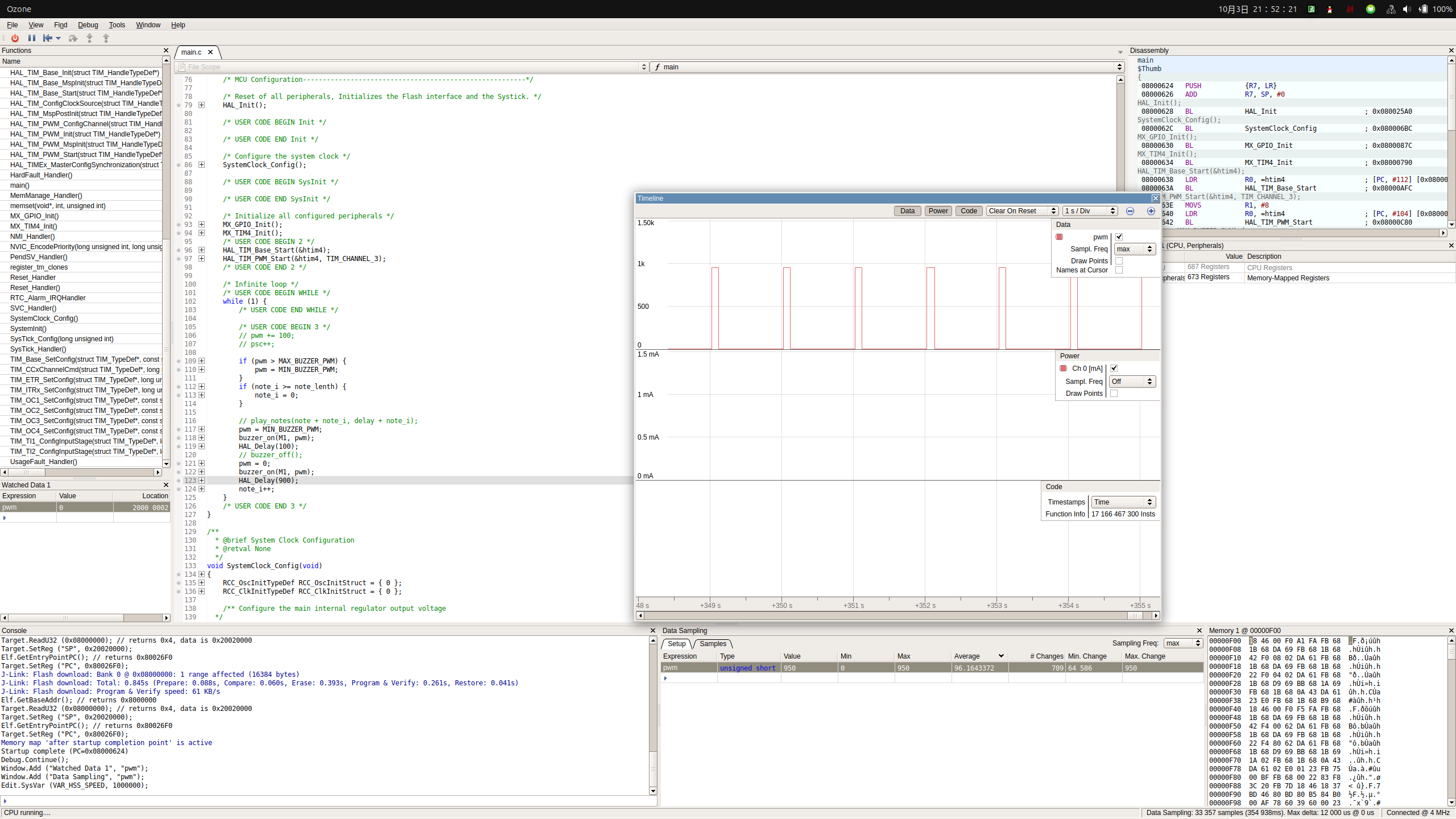

在 watch data 中可以添加需要监视的变量，如下图所示，并绘制出变量的变化曲线。

其他功能可以自行探索。
